Starkstromverstärkerröhre mit Raumladegitter.Wolframheizer.

Heizung: 7,5 V und 1,5 A
Kathodenstrom: 30 mA
Anodenspannnung: 100 V
Steilheit: 2,8 mA/V
Innenwiderstand: 5 kOhm
Durchgriff: 12 %

5-poliger-Liebensockel.

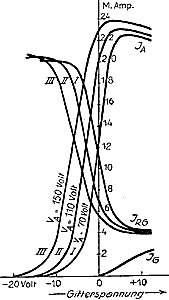

Abbildung aus "Drahtlose Telegraphie" von J. Zenneck und H. Rukop, 5. Auflage 1925
