Telefunken RE 87		 Die Homepage von H.-T. Schmidt
Raumladetetrode als Richtverstärker (Tonfrequenztelegraphie) und zur Erzielung sehr hoher Verstärkungen. Oxydheizer.

5-poliger-Liebensockel.

Höhe ohne Stifte: 185 mm

Heizung: 2...2,5 V und 1,1 A
Kathodenstrom: 60...100 mA
Anodenspannung: 170...220 V
Steuergitterspannung: -2...-3 V (bei Ua = 220 V)
Raumladegitterspannung: 100 V
Steilheit: 5...7 mA/V
Durchgriff: 3...4 %
Innenwiderstand: 4 kOhm

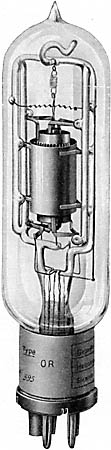

Abbildung aus "Die Elektronenröhre" von A. Forstmann und E. Schramm, 1927
