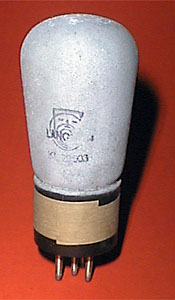

Kl 70503
Die Homepage von H.-T. Schmidt

Um 1933, baugleich mit Telefunken REN 904


Triode für Niederfrequenzverstärker, Widerstandsverstärker oder Audion.

Heizungsdaten: 4 V und 1 A; indirekte Wechselstromheizung
Anodenspannung: 200 V (max. 250 V)
Anodenstrom: 6 mA
Anodenverlustleistung: max. 2 W
Steuergitterspannung: - 3,5 V
Gittervorwiderstand: max. 2 MOhm
Steilheit: 2,4 mA/V
Durchgriff: 3,3 %
Innenwiderstand: 12,5 kOhm
Kathodenwiderstand: 600 Ohm
