Telefunken RV 258, AEG K 258		 Die Homepage von H.-T. Schmidt
Baugleich mit der Telefunken-Verstärkerröhre RV 258 und der AEG-Verstärkerröhre K 258. (Die hoch gestellten römischen Ziffern sind Versionsnummern) Die RV 258 von Telefunken hat eine geschwärzte Anode und ist etwas stärker belastbar als die K 258 von AEG. Beide Röhren haben die typische Sockelung mit der Asbesteinfassung. Sammler sollten Sie tunlichst in Ruhe lassen, da frei werdende Asbestfasern Krebs auslösend sein können,


Endtriode für Niederfrequenzverstärker.

Heizungsdaten: 7,2 V und 1,1 A; indirekte Wechselstromheizung
Anodenspannung: 800 V (max. 800 V)
Anodenstrom: 40 mA
Anodenverlustleistung: max. 32 W
Steuergitterspannung: - 80 V
Gitterwechselspannung: 50 V
Steilheit: 2 mA/V
Durchgriff: 14 %
Innenwiderstand: 3,5 kOhm
Kathodenwiderstand: 2 kOhm
Verstärkung: 7,1-fach
Nutzleistung: 10 W

Vielen Dank für das Foto der K 258II an Jörg Kulbe.

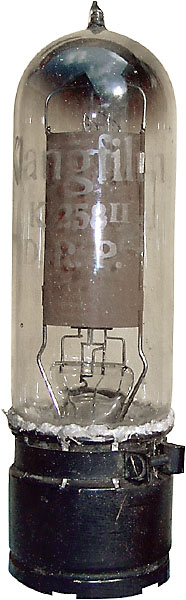

AEG K 258II

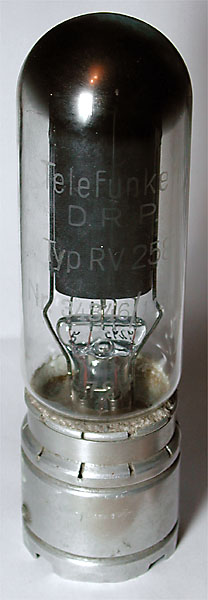

Telefunken RV 258V
<== RV 258V

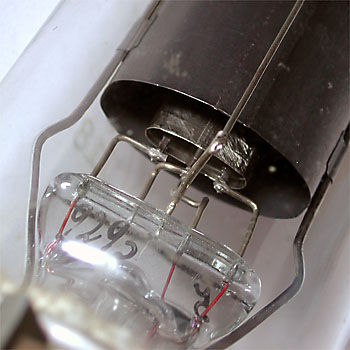

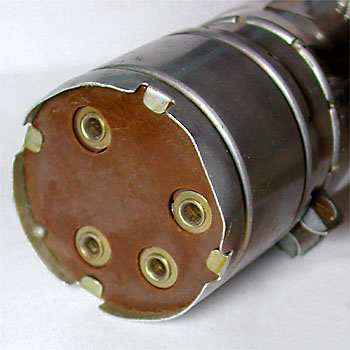

Blick in das Innere des Systems und auf die Sockelung.
