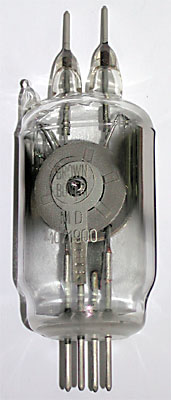

MD 10 / 1900 von Brown Boveri, Schweiz. Magnetron zum Erzeugen kleiner Leistungen.

Eine eigene Weiterentwicklung der Schlitz-Magnetfeldröhre durch die BBC. Sie wurde Turbator genannt und war noch bis in die 70er-Jahre in militärischen Richtfunkgeräten im Einsatz.

Technische Daten (Danke! Edi Willi):

Indirekte Heizung: 1,7 V und 3,9 A
Anodenspannung: 900 V
Anodenstrom: 60 mA
Anodenverlustleistung: 40 W
Ausgangsleistung: 15 W
Frequenz: rund 1,9 GHz

Es gab noch eine zweite Type, die MD 10 / 2000 mit einer Ausgangsfrequenz von rund 2 GHz.

Schau nicht so böse! ;-)

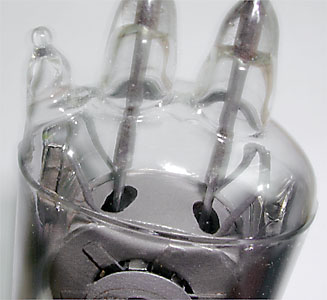

Die beiden Herausführungen für die Hochfrequenz zum Anschluss an Lecherleitungen.
