Raumladetetrode. Wolframheizer. Systemaussehen ähnlich der SSI oder 110.
5-poliger-Poströhrensockel mit Kolbenanschluss für Anode. Die Bauform erinnert an eine Elektrometerröhre. J. Kammerloher stellte umfangreiche Untersuchungen mit dieser Röhre an. Heizung: 3...3,5 V Die Abbildungen enstammen dem Buch Elektronenröhren und Verstärker von J. Kammerloher (Bücherei der Hochfrequenztechnik Band 2, Wintersche Verlagshandlung). Dieses Buch halte ich für das beste Röhrengrundlagenbuch über Röhrentechnik. |
Anodenstromkennlinie bei verschiedenen Anodenspannungen. |

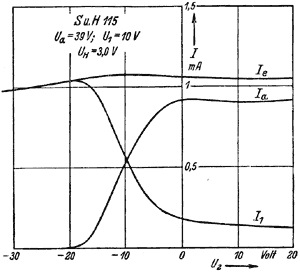

Emissionsstrom (Ie) = Anodenstrom (Ia) + Raumladegitterstrom (I1) |

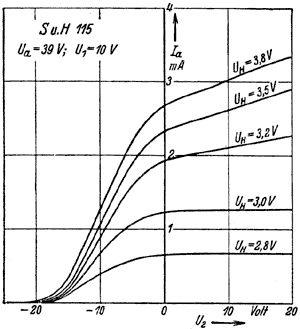

Anodenstromkennlinien bei verschiedenen Heizspannungen. |
