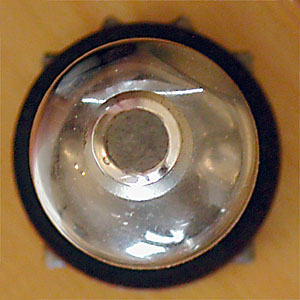

SF 1, Telefunken

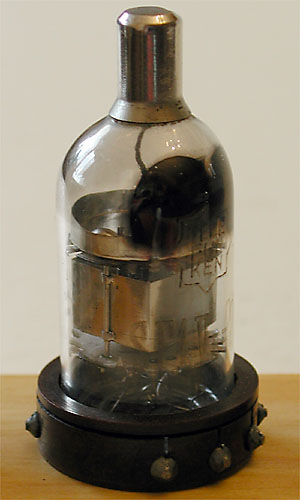

HF-Verstärkerpentode. Bei den ganz frühen Seitenkontaktröhren war der Bakelitsockel zweiteilig. Bei dieser Type sind die Kontakte noch als Knöpfe ausgebildet. Bei der späteren datengleichen Type SF 1 A waren es dann Stifte.

Heizungsdaten: 1,9 V und 0,5 A; indirekte Batterieheizung
Anodenspannung: 210 V (max. 220 V)
Anodenstrom: 2 mA
Anodenverlustleistung: max. 1 W
Schirmgitterspannung. 75 V (max. 140 V)
Schirmgitterstrom: 0,55 mA
Schirmgittervorwiderstand: 250 kOhm
Schirmgitterbelastung: max. 0,3 W
Schirmgitterdurchgriff: 5,5 %
Steuergitterspannung: - 2 V
Gitterableitwiderstand: 1500 kOhm
Kathodenwiderstand: 900 Ohm
Steilheit: 1,5 mA/V
Innenwiderstand: 1,5 MOhm
