Behördenröhre: Telefunken AF 100, meist in der Marine verwendet.
um 1935
Hochfrequenzpentode für Breitbandverstärkung
Heizungsdaten: 4 V und 0,7 A; indirekte Heizung
Anodenspannung: 250 V (max. 250 V)
Anodenstrom: 15 mA
Anodenverlustleistung: max. 4 W
Schirmgitterspannung: 200 V (max. 250 V)
Schirmgitterstrom: 1,65 mA
Schirmgittervorwiderstand: 30 kOhm
Schirmgitterverlustleistung: 0,45 mA
Steuergitterspannung: - 2,1 V
Gitterableitwiderstand: max. 500 kOhm
Steilheit: 10,5 mA/V
Durchgriff: 1,7 %
Innenwiderstand: 300 kOhm
Kathodenwiderstand: 125 Ohm
Verstärkung: 3000-fach

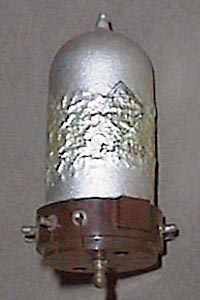

Die Bilder rechts stammen von Tobi, vielen Dank! |
|
|
