Telefunken LS 1
Die Homepage von H.-T. Schmidt

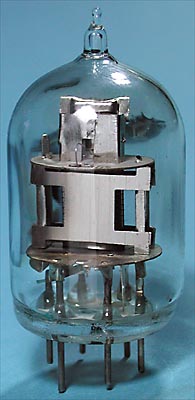

Die Pentode LS 1 war für tragbare Kleinsender und als NF-Endröhre vorgesehen.

Heizung: 1,9 V und 50 mA, direkte Batterieheizung

Anodenspannung: 90 V (max.: 200 V)
Anodenstrom: 5 mA
Anodenverlustleistung: max. 1,5 W
Schirmgitterspannung: 90 V (max.: 200 V)
Schirmgitterstrom: 0,9 mA
Schirmgitterverlustleistung: max. 0,4 W
Steuergitterspannung: -3 V
Bremsgitterspannung: 0 V
Kathodenstrom: max. 10 mA
Steilheit: 1,2 mA/V
Durchgriff: 12 %
Wellenlänge: > 1,5 m

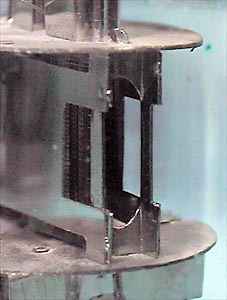

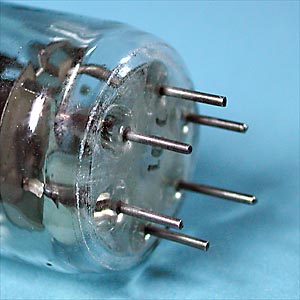

Die sechs Sockelstifte sind regelmässig angeordnet, ein Stift ist aber länger. Diese Röhre wurde ohne Fassung direkt in die Schaltung eingelötet.
