LB 1		 Die Homepage von H.-T. Schmidt

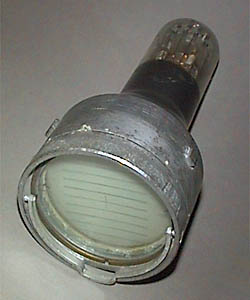

Kathodenstrahlröhre mit doppelter und symmetrischer elektrostatischer Ablenkung. Die hier gezeigte Röhre wurde für die Höhenpeilung verwendet.
Die LB 1 wurde später durch die LB 8 ersetzt.

Anzeigedurchmesser: 7 cm
Heizung: 12,6 V und 0,27 A indirekt
Anodenspannung: 2 kV
Leuchtschirmspannung: 225 V
Steuergitterspannung: 0...-50 V
Ablenkempfindlichkeit vertikal: 0,154...0,077 mm/V
Ablenkempfindlichkeit horizontal: 0,1...0,05 mm/V

Zivile Type: HR 1 / 70 / 2 (AEG)
