Opta LB 7 / 15
Die Homepage von H.-T. Schmidt

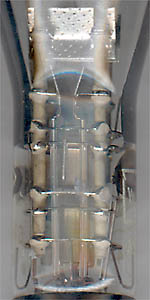

Links: System mit Ablenkplatten der LB 7/15, Rechts: LB 7/15

Kathodenstrahlröhre mit doppelter elektrostatischer Ablenkung als Impulsanzeige für elektrische Steurungen.

Anzeigedurchmesser: 7 cm
Heizung: 4 V und 1 A indirekt
Anodenspannung: 500 V (max 2 kV)
Leuchtschirmspannung: 275 V
Steuergitterspannung: ca -55 V
Ablenkempfindlichkeit horizontal: 0,05 mm/V
Ablenkempfindlichkeit vertikal: 0,07 mm/V
