LD 1
Die Homepage von H.-T. Schmidt

Die LD 1 war eine Endtriode für selbst- und fremderregte Sendestufen. Sie wurde auch als Frequenzverdoppler eingesetzt. Bis zu einer Wellenlänge von 25 cm wurde sie verwendet.

Heizung: 12,6 V und 0,1 A indirekt

Statische Daten:
Anodenspannung: 100 V
Anodenstrom: 10 mA
Gitterspannung: - 4 V
Steilheit: 3 mA/V
Durchgriff: 9 %

Grenzdaten:
Maximale Anodenverlustleistung: 5 W

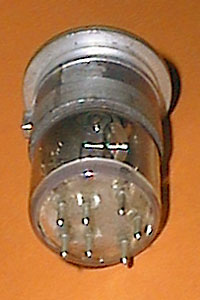

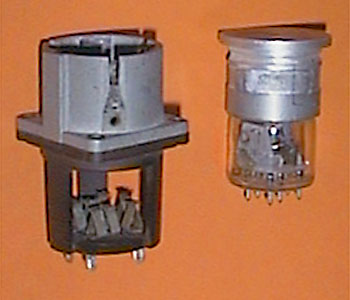

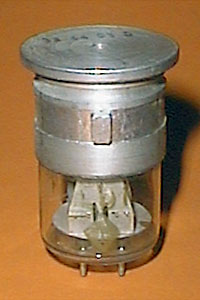

LD 1 Telefunken 1944

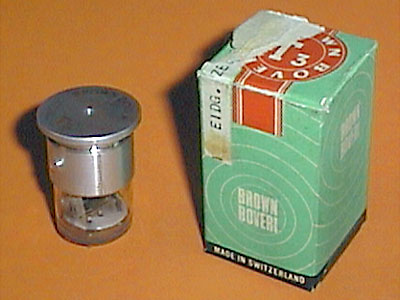

Nachbau: T 3 Brown Boveri Schweiz 1953
