LD 2
Die Homepage von H.-T. Schmidt

Die LD 2 war eine Endtriode für selbst- und fremderregte Sendestufen. Sie wurde auch als Frequenzverdoppler und Impulsstufe eingesetzt. Bis zu einer Wellenlänge von 50 cm wurde sie verwendet.

Heizung: 12,6 V und 0,175 A indirekt

Statische Daten:
Anodenspannung: 200 V (max. 800 V)
Anodenstrom: 30 mA
Anodenverlustleistung: 12 W
Gitterspannung: - 3,9...- 4 V
Gitterableitwiderstand: 200 kOhm
Steilheit: 9,3 mA/V
Durchgriff: 4 %
Kathodenwiderstand: 130 Ohm
Innenwiderstand: 2,7 kOhm
Rauschwiderstand: 350 Ohm
Kürzeste Wellenlänge: 50 cm

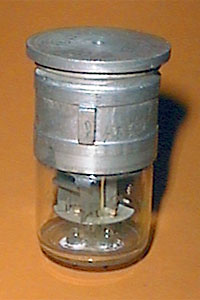

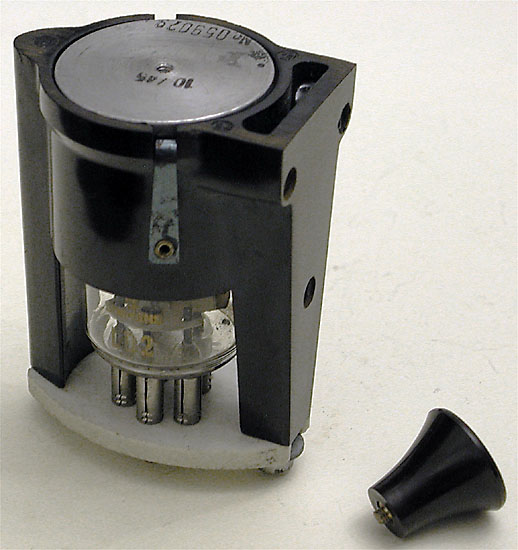

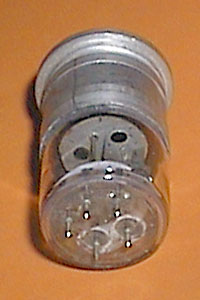

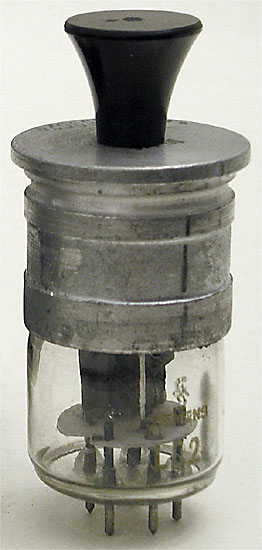

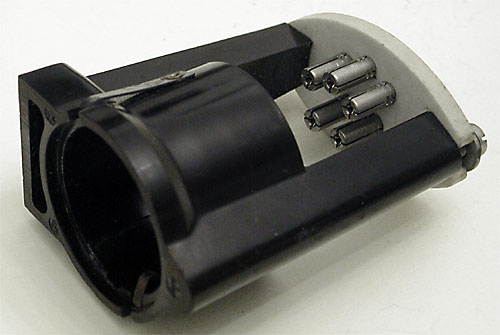

LD 2 Telefunken 1943 (Sammlung HTS.)
