LD 5
Die Homepage von H.-T. Schmidt

Die LD 1 war eine Endtriode für selbst- und fremderregte Sendestufen. Sie wurde auch als Frequenzverdoppler eingesetzt. Bis zu einer Wellenlänge von 35 cm wurde sie verwendet.

Heizung: 12,6 V und 0,24 A indirekt

Statische Daten:
Anodenspannung: 250 V
Anodenstrom: 50 mA
Gitterspannung: - 6 V
Steilheit: 10 mA/V
Durchgriff: 5 %

Grenzdaten:
Maximale Anodenverlustleistung: 25 W

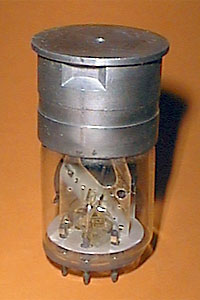

LD 5 Telefunken 1941

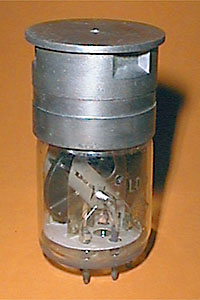

Deutlich ist die Fächeranode zu erkennen

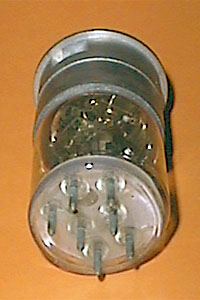

Sockel
