LG 1		 Die Homepage von H.-T. Schmidt
Die LG 1 war eine Misch- und Gleichrichterduodiode für Wellenlängen herunter bis zu 10 cm.

Eine Variante war die LG 1 A, die direkt in die Schaltung eingelötet wurde.

Heizung: 12,6 V und 75 mA indirekt
Diodenspannung: 10 V
Diodenstrom: 4,5 mA

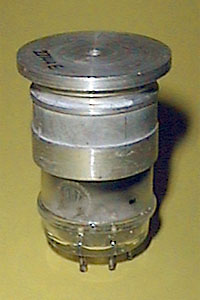

Oben links:
LG 1 Valvo 1944

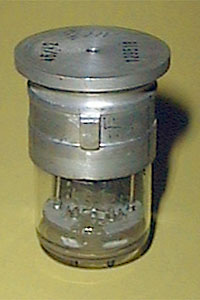

Oben rechts:
LG 1 Telefunken 1942

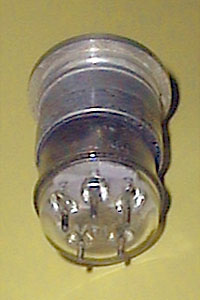

Rechts:
Sockel der LG 1

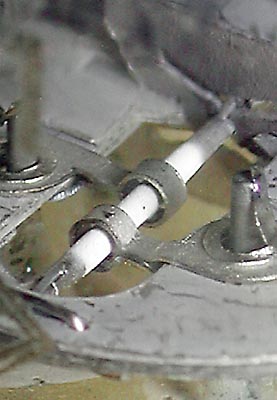

Links:
Das System der LG 1. Das weisse Kathodenröhren hat einen Durchmesser von 1mm. Die beiden Blechringe sind die Anoden
