Telefunken LG 2		 Die Homepage von H.-T. Schmidt
Die LG 2 war eine Dezimeterwellen-Duodiode zur HF-Gleichrichtung von Tastimpulsen hoher Gleichspannung in Funkmessgeräten.

Heizung: 12,6 V und 0,34 A, indirekt

Statische Messwerte:
Diodenspannung und -strom: 5 V und max. 13 mA

Betriebswerte:
Maximale Diodenspannung: 500 V (Spitze: 4 kV; SpitzeHF: 8 kV)
Maximaler Diodenstrom: 20 mA (Spitze: 500mA)
Diodenverlustleistung: 2 × 1 W
Wellenlänge: > 40 cm

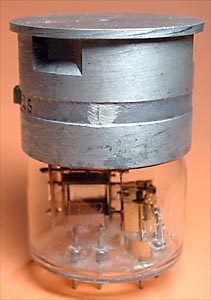

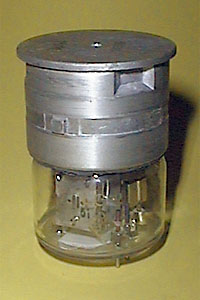

Oben: Blick auf den Pressteller der Röhre.

Links unten:

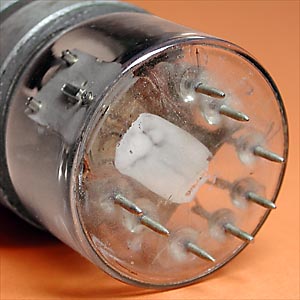

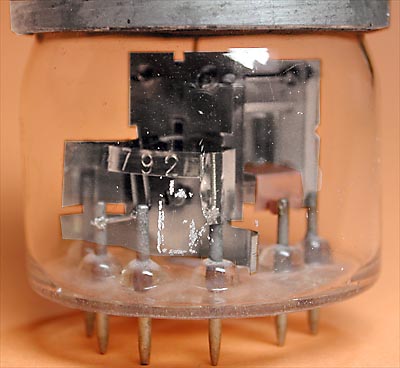

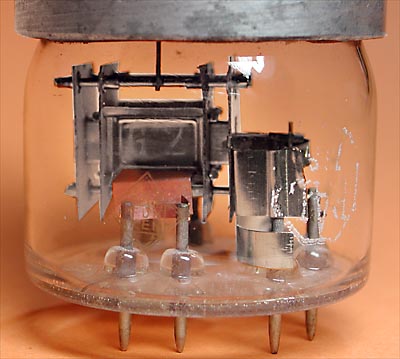

Im rechten Anbau befinden sich die Zuleitungen für die sorgfältig abgeschirmte Heizung und die Kathode. Auf der linken Seite sieht man auf eine der beiden Anoden, die über ein Kupferblech auf zwei Sockelstifte geschweisst ist. Die andere Anode befindet sich symmetrisch auf der anderen Seite.
