LG 4		 Die Homepage von H.-T. Schmidt
Die LG 4 war eine eine Duodiode mit zwei unterschiedlichen Anoden zum Gleichrichten von Tastimpulsen hoher Spannung und deren Begrenzung.

Heizung: 12,6 V und 0,53 A indirekt

Statische Daten:
Diodenspannung: 10 V
Diodenstrom Anode 1: 70 mA
Diodenstrom Anode 2: 8 mA

Grenzdaten:
Diodenspitzenimpulsspannung: 4,5 kV
Spitzenimpulsstrom Diode 1: 2 A
Spitzenimpulsstrom Diode 2: 100 mA

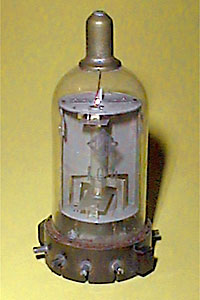

LG 4 Telefunken 1942
