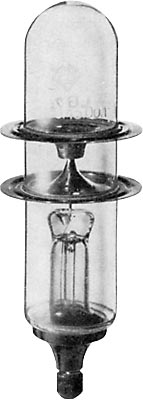

LG 76 von Telefunken, eine Sperrröhre, die in Kleinserie im Labor gefertigt wurde.

Wellenlänge = 9 cm
ØAussen = 30 mm
ØInnen = 11 mm
Länge = 80 mm
UZünd = 400 V
UBrenn < 400 V
Sperrzeit = 1...2 km

Sie war für folgende Funkmessgeräte vorgesehen:

"Rotterdam"
"Berlin"
"Segler"
"Renner"
"Barbara"
"Egerland"
"Euklid"

Die Abbildung stammt aus: Hochvakuumtechnik, Prof. Dr. G. C. Mönch, VEB Verlag Technik Berlin, 1961.
