Die LS 3 war eine Verstärkertriode mit einer HF-Gleichrichterdiode für Wellenlängen bis 1 m.

Direkte Batterieheizung: 1,9 V und 0,1 A

Diode:
Anodenspannung: max 100 V
Diodenstrom: max. 200 µA

Triode:
Anodenspannung: 80 V
Anodenstrom: 1,5 mA
Gitterspannung: - 1,5 V
Steilheit: ca. 0,8 mA/V
Durchgriff: ca. 4 %

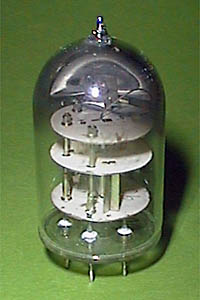

LS 3 Tungsram
