LV 1
Die Homepage von H.-T. Schmidt

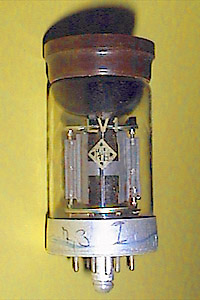

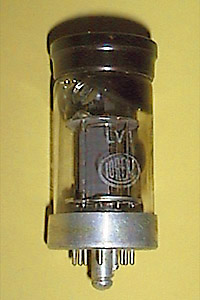

LV 1, links Telefunken, rechts Lorenz

Breitbandverstärkerpentode für Sende-, Empfänger- und Impulsstufen bis 2 m.

Heizung: indirekt, 12,6 V und 0,21 A
Anodenspannung: 250 V
Anodenstrom: 20 mA
Schirmgitterspannung: 200 V
Schirmgitterstrom: 2,3 mA
Steuergitterspannung: -2,5 V
Steilheit: 10 mA/V
