N 30
Die Homepage von H.-T. Schmidt

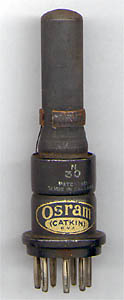

Catkin-Röhre N30 mit Kontinentalsockel

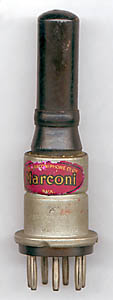

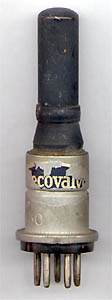

Links: Marconi; Mitte: Gecovalve;

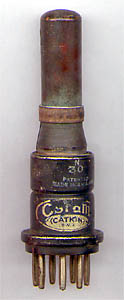

beide rechts: Osram.

Endpentode für Rundfunkgeräte

Heizungsdaten: 13 V und 0,3 A; indirekte Heizung

Anodenspannung: 250 V
Anodenstrom: 32 mA
Schirmgitterspannung: 250 V
Schirmgitterstrom: 8 mA
Steuergitterspannung: - 15 V
Steilheit: 3,9 mA/V
Aussenwiderstand: 7,5 k
Ausgangsleistung: 3W
Anodenverlustleistung: 8 W
Kathodenwiderstand: 380 Ohm
