EBF 11
Die Homepage von H.-T. Schmidt

EBF 11, seit 1938

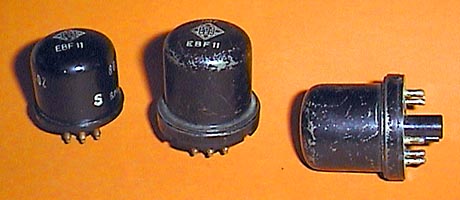

oben Telefunken (Links: nach 1945, Mitte und rechts: vor 1945), unten RFT mit Glaskolben (1953/54).

Demodulator-Duodiode und Zwischenfrequenzverstärkerpentode für Rundfunkempfänger.

Heizung: 6,3 V und 0,2 A indirekt

Für jedes Diodensystem:
Diodenspannung: max. 120 V
Diodenstrom: max. 0,8 mA

Pentode:
Anodenspannung: 250 V
Anodenstrom: 5 mA
Schirmgitterspannung: 100 V
Schirmgitterstrom: 1,8 mA
Steuergitterspannung: -2 V
Steilheit: 1,8 mA/V
Anodenverlustleistung: max. 1,5 W
