EDD 11
Die Homepage von H.-T. Schmidt

EDD 11, seit 1938

Niederfrequenz-Gegentakt-Endtrioden für Kfz-Empfänger.

Heizung: 6,3 V und 0,4 A indirekt

Je Triodensystem:
Anodenspannung: 250 V
Anodenstrom: 3,5 mA (bei voller Aussteuerung 17,5 mA)
Steuergitterspannung: -8 V, ~4,5V
Kathodenwiderstand: 1600 Ohm
Steilheit: 2,5 mA/V
Durchgriff: 4 %
Innenwiderstand: 10 k
Außenwiderstand: 16 k (von Anode zu Anode)
Sprechleistung: 5,5 W

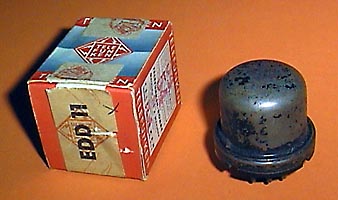

Telefunken (vor 1945)

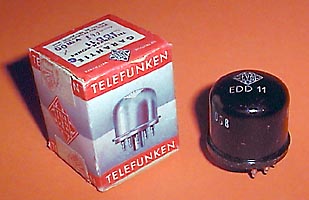

Telefunken (nach 1945)
