Stahlröhren EF 11 |
Die Homepage von H.-T. Schmidt |

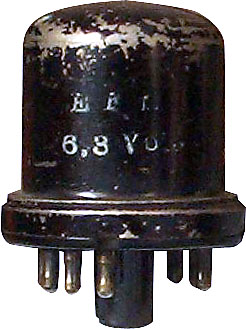

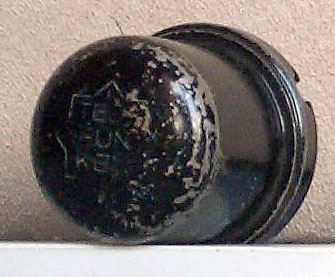

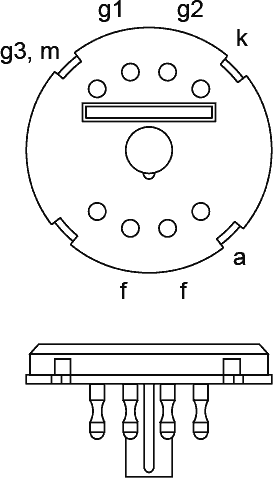

| Das ist der Prototyp einer EF 11. Der Sockel hat 4 und 4 Stifte. Der Schlitz für das Abschirmblech im Sockel ist schon vorgesehen. Die Röhre trägt keine Entwicklungsnummer, aber noch lesbar die Aufschrift EF11 unf 6,3 Volt. Auf der Blechkappe ist der Telefunkenstern eingeprägt.
Der Dank für die Bilder geht an DL6XK.
|
 |
  |
| EF 11, seit 1938 Nachfolgerin der AF 3. Regelbare Zwischenfrequenzverstärkerröhre für Rundfunkempfänger. Auch als NF- oder HF-Verstärker verwendbar. Heizung: 6,3 V und 0,2 A indirekt Anodenspannung: 250 V
|
Telefunken (vor 1945) |
Telefunken (nach 1945) |
Valvo (vor 1945) |
Valvo (nach 1945) |
|
Triotron (Österreich) |
RFT (DDR) |
 |
Zurück zur Stahlröhrenseite
|
Box der Triotron EF11.
