EFM 11
Die Homepage von H.-T. Schmidt

EFM 11, seit 1939

Regelbare Zwischenfrequenzverstärkerpentode mit Abstimmanzeige.

Heizung: 6,3 V und 0,2 A indirekt

Anodenspannung: 250 V
Anodenstrom: 0,98...0,6 mA
Leuchtschirmstrom: 0,75...1,2 mA
Schirmgitterspannung: 17...160 V
Schirmgitterstrom: 0,46...0,18 mA
Steuergitterspannung: -0,5...-20 V
Schirmbild:

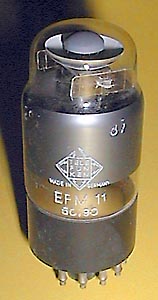

Telefunken

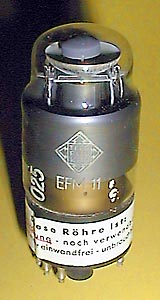

Telefunken mit Prüfbanderole
