EZ 11, ab 1939. Nachfolger der EZ 1 Zweiweg-Netzgleichrichter für Rundfunkempfänger. Besonders geeignet für Autoempfänger. Um die erforderliche Anodenspannung zu erzeugen wurde die Batteriespannung mit einem mechanischen Zerhacker in Wechselstrom umgewandelt, der dann transformiert wurde. Anschließend erfolgte dann die Gleichrichtung mit dieser Röhre. Heizung: 6,3 V und 0,29 A indirekt Anodenspannung: 2×250 V |
Telefunken |

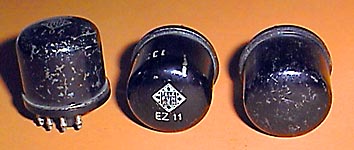

Telefunken (Links: Nachkriegsproduktion, rechts: Vorkriegsproduktio) |
