Stahlröhren MR 01 |
Die Homepage von H.-T. Schmidt |

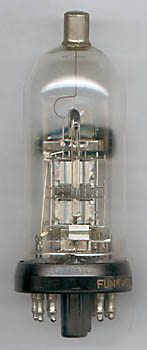

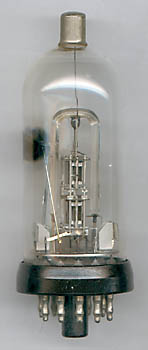

MR 01. Elektrometerröhre des Funkwerk Erfurt mit zehnpoligen Stahlröhrensockel. Zwei indirekt geheizte Raumladetetroden. Das Raumladegitter des oberen Systems ist mit der Kolbenkappe verbunden. Die beiden identischen Systeme verwenden eine gemeinsame Kathode. Wahrscheinlich wurden die beiden Systeme in Brückenschaltung verwendet und ergaben so die Möglichkeit, kleinste Spannungen zu messen. Weitere Daten nicht bekannt. |
