UBF 11
Die Homepage von H.-T. Schmidt

UBF 11, seit 1939.

Demodulator-Duodiode und regelbare Zwischenfrequenz-Pentode für Rundfunkempfänger.

Heizung: 20 V und 0,1 A indirekte Serienheizung.

Dioden (je System):
Diodenspannung: 200 V
Diodenstrom: 0,8 mA

Pentode:
Anodenspannung: 200 V
Anodenstrom: 5 mA
Gleitende Schirmgitterspannung: 80...200 V
Schirmgitterstrom: 1,7 mA
Steuergitterspannung: -2...-37 V
Steilheit: 1,8...0,018 mA/V

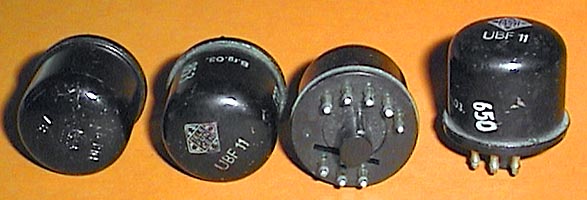

Oben: Telefunken; Links geprägte Röhrenbeschriftung.
<==

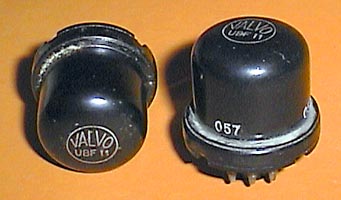

Valvo
Vorkriegs-
fertigung

==>

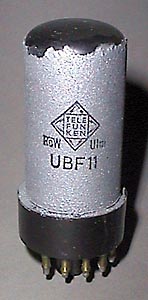

Telefunken
Nachkriegs-
fertigung.
