UCH 11
Die Homepage von H.-T. Schmidt

UCH 11, seit 1939

Oszillatortriode und regelbare Mischhexode für Rundfunkempfänger.

Heizung: 20 V und 0,1 A indirekte Serienheizung.

Triode:
Anodenspannung: 200 V
Anodenstrom: 2,85 mA
Steuergitterspannung: -8 V
Steilheit: 3 mA/V

Hexode:
Anodenspannung: 200 V
Anodenstrom: 2 mA
Schirmgitterspannung: 80 V
Schirmgitterstrom: 3 mA
Steuergitterspannung Gitter 1: -2...-20 V
Steuergitterspannung Gitter 3: -8 V
Steilheit: 0,68 mA/V

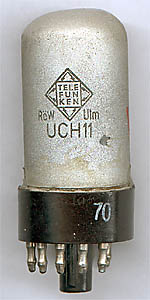

Oben: Telefunken

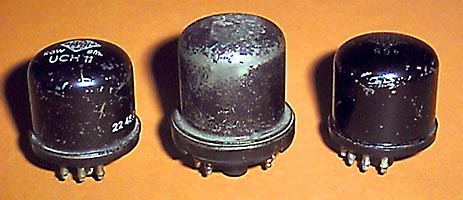

Links: Valvo



Rechts: Telefunken,
Februar 1952
