UCL 11.

NF-Triode und Endtetrode für Rundfunkempfänger.

Heizung: 60 V und 0,1 A indirekte Serienheizung.

Triode:
Anodenspannung: 200 V
Anodenstrom: 2 mA
Steuergitterspannung: -2 V
Steilheit: 2 mA/V

Endtetrode:
Anodenspannung: 200 V
Anodenstrom: 45 mA
Schirmgitterspannung: 200 V
Schirmgitterstrom: 6 mA
Steuergitterspannung: -8,5 V
Steilheit: 9 mA/V
Sprechleistung: 4 W

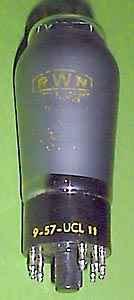

Röhrenwerk Neuhaus 1957

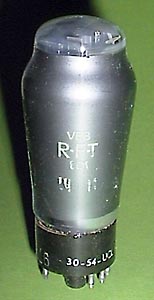

RFT Erfurt 1954

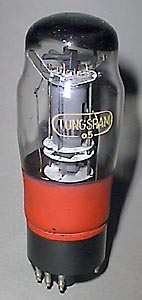

Tungsram

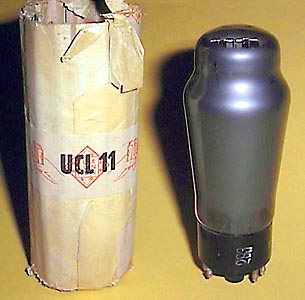

Telefunken mit Wehrmachtverpackung

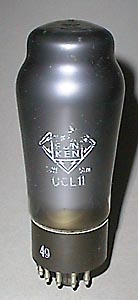

Telefunken

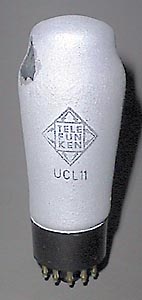

Telefunken
