Audion-Tetrode und Endtetrode für Rundfunkempfänger.

Diese Röhre gab es auch mit veränderter Heizung als VEL 11.

Heizung: 48 V und 0,1 A indirekte Serienheizung.

Audiontetrode:
Anodenspannung: 40 V (max. 250 V)
Anodenstrom: 0,8 mA
Anodenwiderstand: 200 kOhm
Anodenverlustleistung: max. 1 W
Schirmgitterspannung: 30 V (max. 250 V)
Schirmgitterstrom: 0,43 mA
Schirmgitterverlustleistung: max. 0,2 W
Steuergitterspannung: 0 V
Gitterableitwiderstand: max. 2 MOhm
Steilheit: 1,6 mA/V
Innenwiderstand: 280 kOhm
Kathodenwiderstand: 250 Ohm

Endtetrode:
Anodenspannung: 200 V (max. 250 V)
Anodenstrom: 22 mA
Anodenwiderstand: 9 kOhm
Anodenverlustleistung: max. 5 W
Schirmgitterspannung: 200 V (max. 250 V)
Schirmgitterstrom: 4 mA
Schirmgitterverlustleistung: max. 0,8 W
Steuergitterspannung: -6 V und ~4,5 V
Gitterableitwiderstand: max. 1,2 MOhm
Steilheit: 5,2 mA/V
Innenwiderstand: 30 kOhm
Kathodenwiderstand: 250 Ohm
Nutzleistung: 2 W

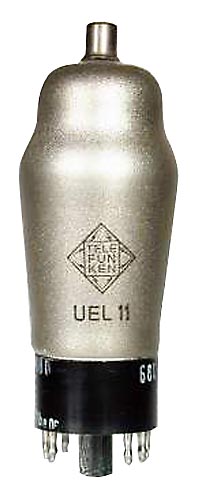

Besten Dank an Jacob Roschÿ für die Abbildung.
