Der Gnomröhrenfassungsadapter für das Funke W18 Röhrenprüfgerät

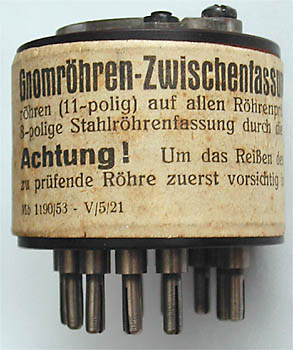

Gnomröhren-Zwischenfassung gestattet die Prüfung von Gnomröhren (11-polig) auf allen Röhrenprüfgeräten, wenn die bisher eingebaute 8-polige Stahlröhrenfassung durch die 10-polige ausgetauscht ist. Achtung! Um das Reißen des Röhrenbodens zu vermeiden, ist die zu prüfende Röhre zuerst vorsichtig in die Zwischenfassung zu stecken.
Mb 1190/53 - V/5/21	VEB (K) Röhrenprüfgerätebau Weida

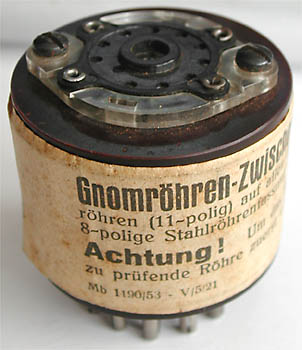

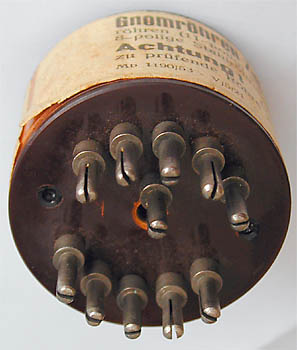

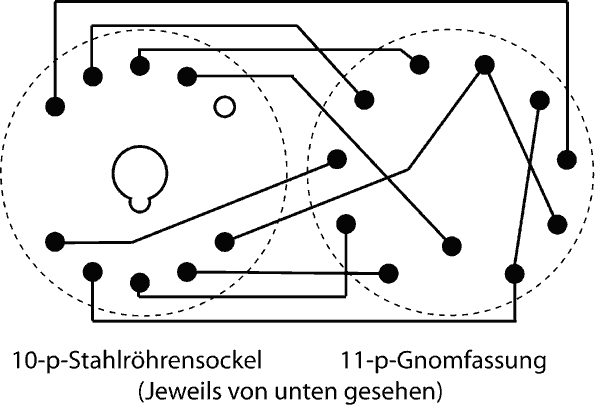

Der Aufkleber gibt Aufschluss über die richtige Anwendung und das Entstehungsjahr 1953. Der elfte Kontakt in der Mitte bildete sozusagen die Führungsnase. Die Kontakte wurden nicht 1:1 verdrahtet, wie die Schaltung unten zeigt.

Prüfkarten für das W18

Type	Karte 1	Karte 2

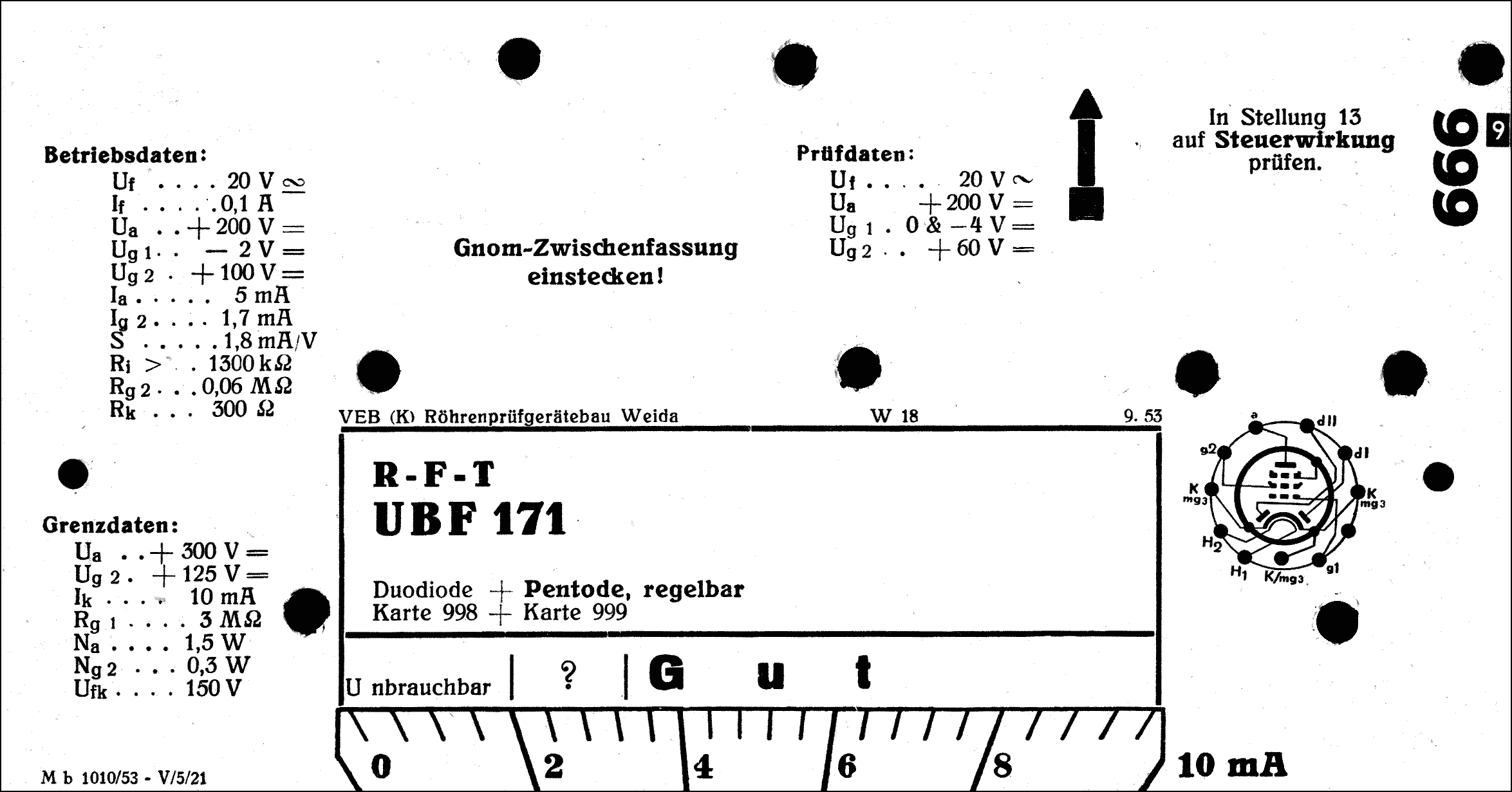

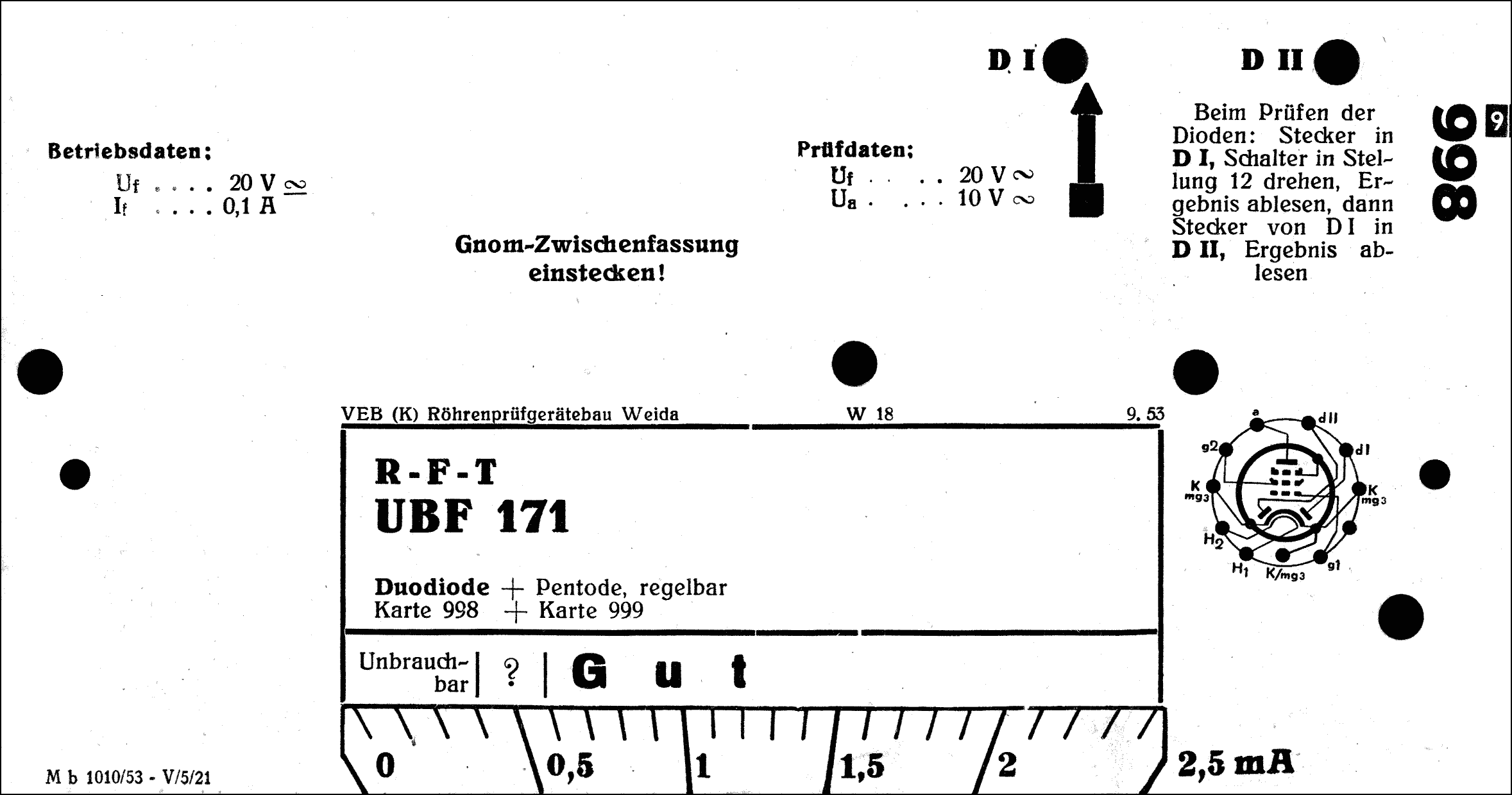

UBF 171	Duodiode: 998	Regelpentode: 999

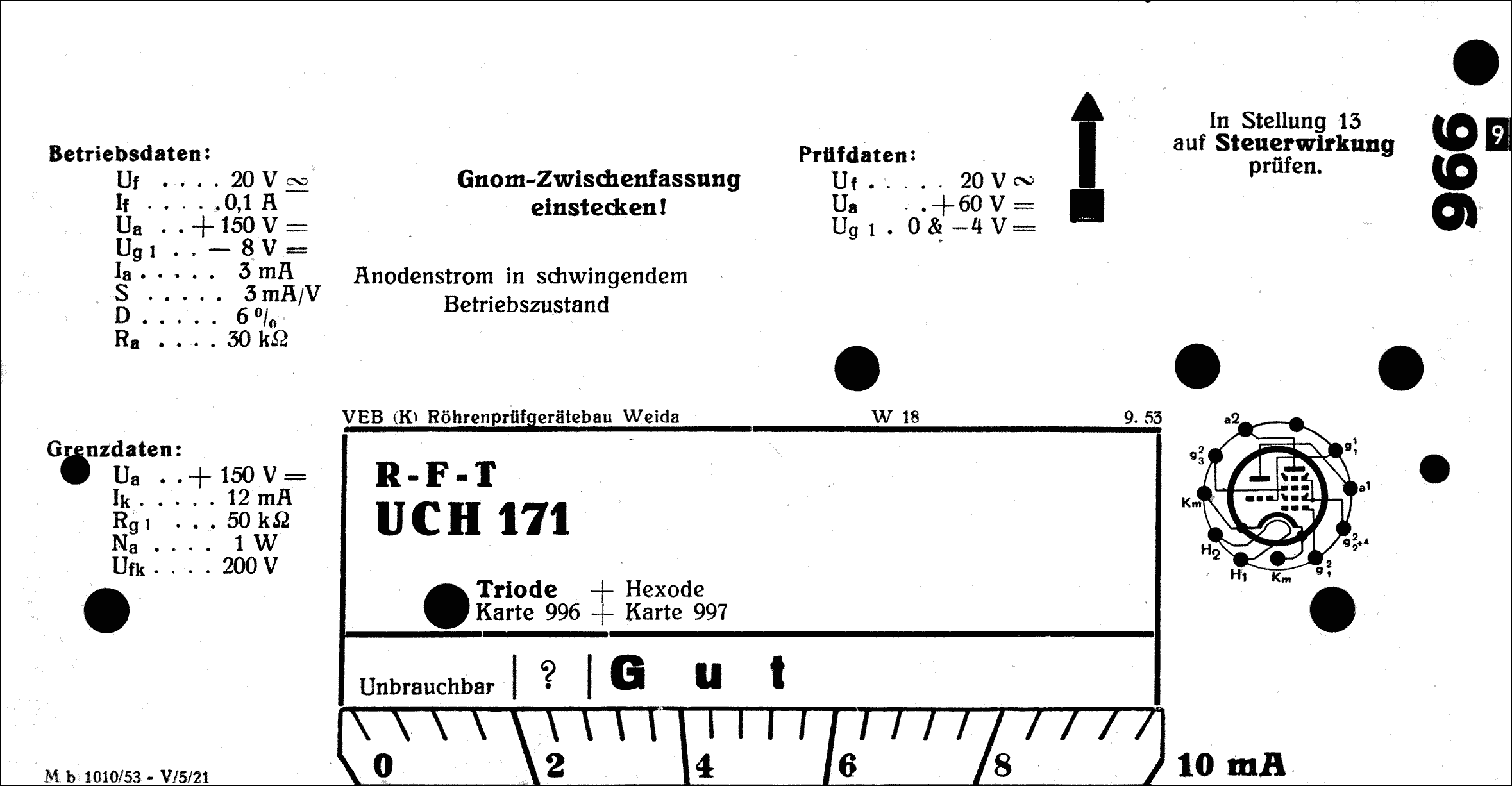

UCH 171	Oszillatortriode: 996	Mischheptode: 997

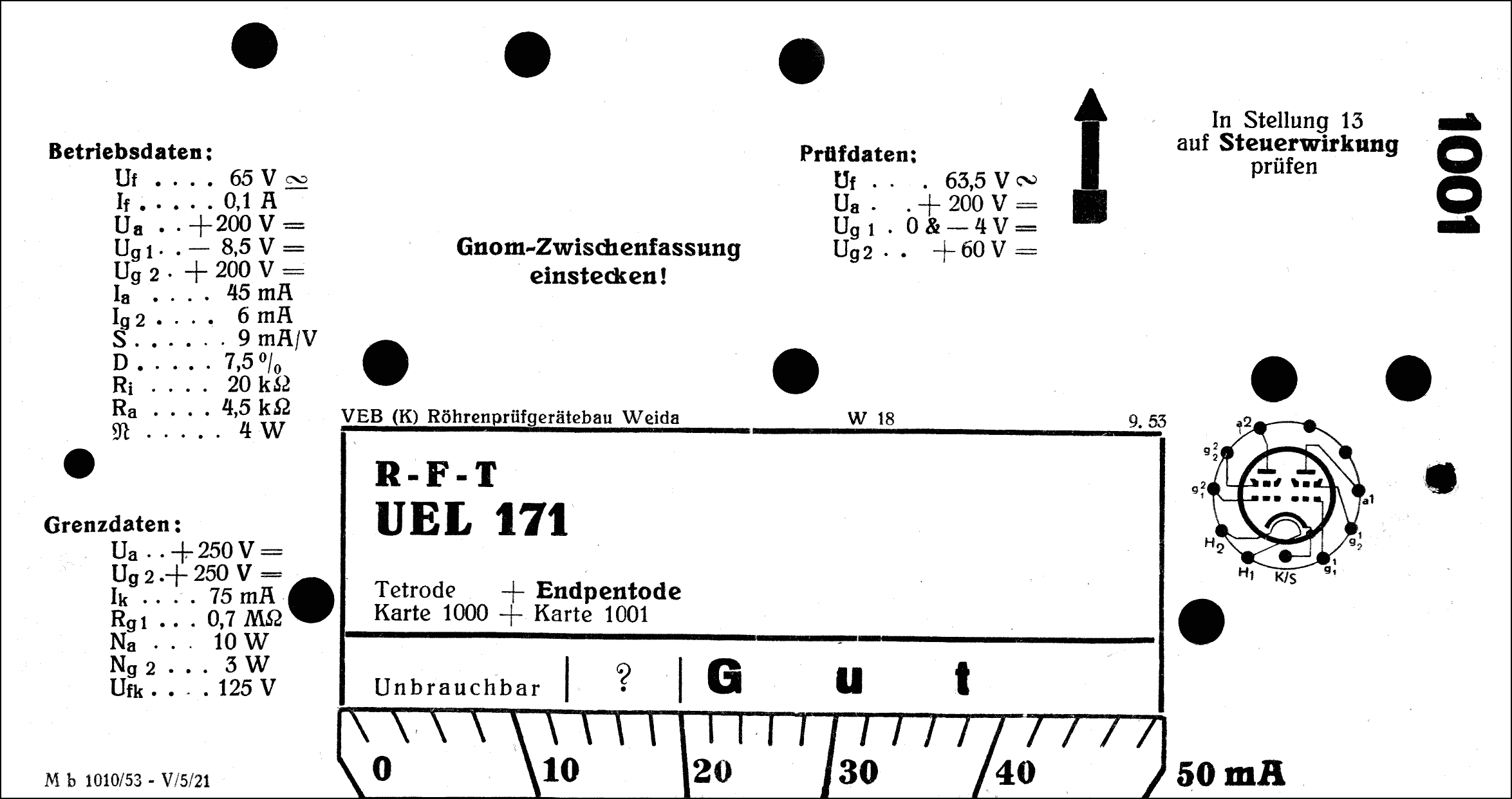

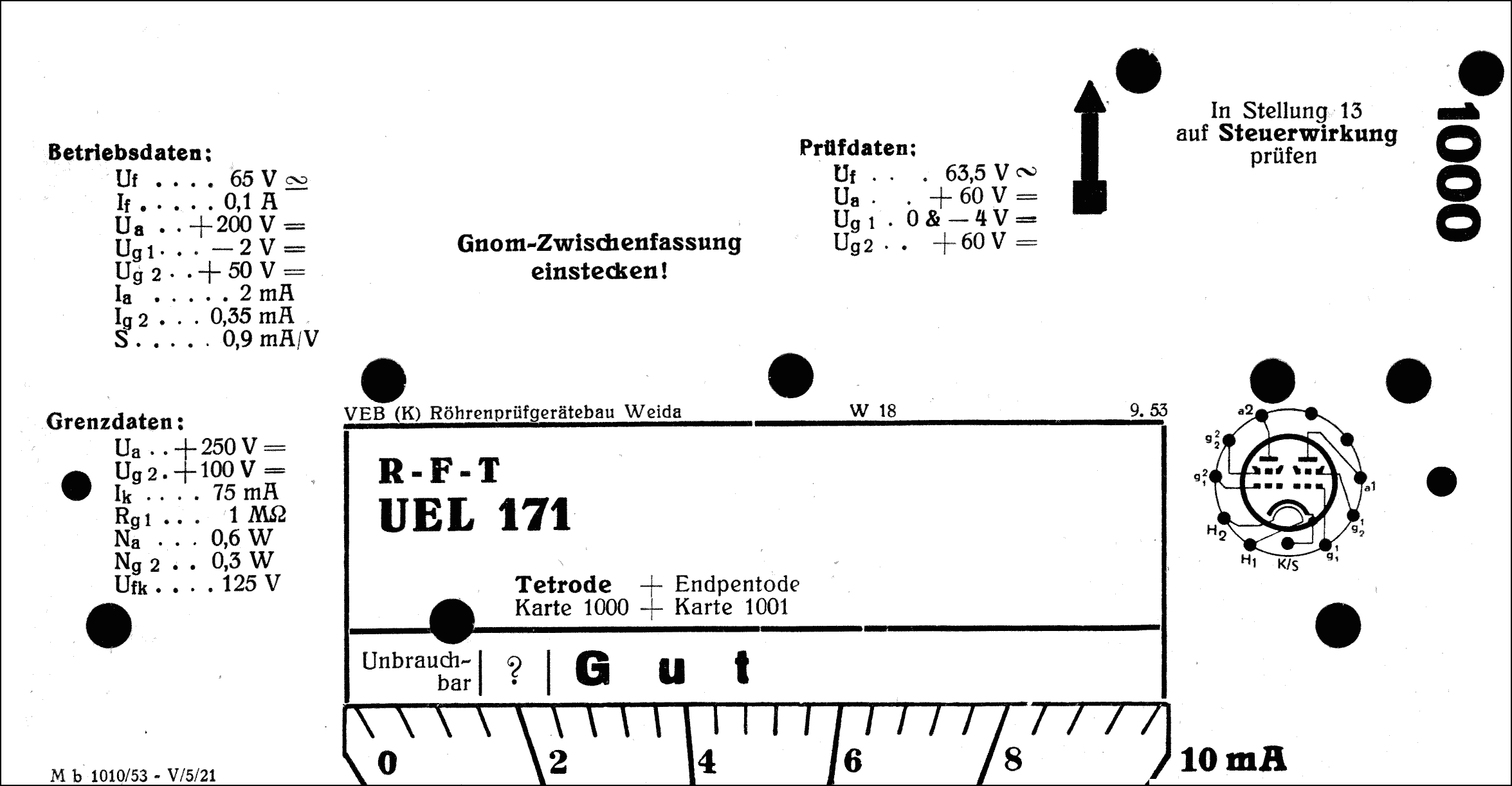

UEL 171	Tetrode: 1000	Endpentode: 1001

Die Karten sind als Platz sparendes *.gif mit 300 dpi Auflösung gespeichert. Zum Ausdruck wird grüner 120-g-Karton empfohlen; zum Lochen 4- und 6-mm-Locheisen.
