Beurteilung des Kennliniencharakters
– Zahlenbeispiel 2
Die Homepage von H.-T. Schmidt

Die Verstärkung relativ grosser Wechselspannungen / 6. Ermittlung des Klirrfaktors aus der Arbeitskennlinie


Zahlenbeispiel 2.

Ermittle für die in Abb. 207 dargestellten Arbeitskennlinie der AC 2 (diese ist aus Abb. 186 bzw. Abb. 189 entnommen)

  1. die Gleichung des Anodenstromes ia = f(t),
  2. den Klirrfaktor K.
==>

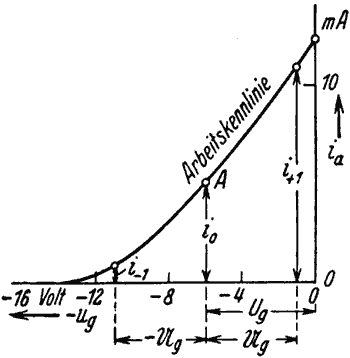

Abb. 207
.
Zur Ermittlung des Klirrfaktors der in Abb. 186 und 189 verwendeten Arbeitskennlinie der AC 2
(io = 5,1 mA, i+1 = 11,1 mA, i-1 = 0,93 mA).
Lösung:
  1. Die in Abb. 207 gezeigte Arbeitskennlinie kann man nach Vorstehendem als quadratisch auffassen. nach (63) erhält man mit den aus Abb. 207 entnommenen Zahlenwerten i0 = 5,1 mA, i+1 = 11,1 mA und i−1 = 0,93 mA


 I  =
i0  +  i+1 + i−1  =  5,1  +  11,1 + 0,93  = 5,56 mA
2 4 2 4
Ja1  =
i+1i−1  =  11,1 − 0,93  = 5,08 mA
2 2
Ja2  =
i0  −  i+1 + i−1  =  5,1  −  11,1 + 0,93  = −0,46 mA
2 4 2 4

    Mit diesen Werten ergibt sich nach (59a) die Gleichung des in Abb. 189 konstruierten Anodenstromes zu:


ia  =  Ia  +  Ja1  sin ωt +  Ja2  cos 2 ωt  =   5,56 + 5,08 sin ωt + 0,46 cos 2 ωt

    b.   Hieraus erhält man nach (64) den Klirrfaktor

K Ja2    0,46  = 0,09 = 9 %
Ja1  5,08
