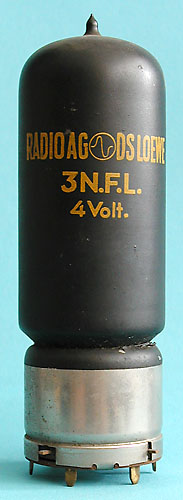

Home 3 NFL
Radio AG DS Loewe
Die Homepage von H.-T. Schmidt

Gemeinsame Daten:
Wechselspannungsheizung, 4 V und 1,2 A

Audiontriode:
indirekte Heizung
Anodenspannung: 300 V (max. 300 V)
Anodenstrom: 6 mA
Steuergitterspannung: 0 V
Steilheit: 1,2 mA/V
Innenwiderstand: 48 kOhm
Durchgriff: 1,75 %

Niederfrequenzverstärkertriode (auch Widerstandsverstärker):
indirekte Heizung
Betriebsspannung: 300 V (max. 300 V)
Anodenstrom: 0,3 mA
Steuergitterspannung: -1,5 V
Steilheit: 0,02 mA/V
Innenwiderstand: 290 kOhm
Durchgriff: 1,75 %

Endtriode:
direkte Heizung
Anodenspannung: 300 V (max. 350 V)
Anodenstrom: 35 mA
Anodenverlustleistung: max. 15 W
Steuergitterspannung: -24 V
Steilheit: 3,5 mA/V
Innenwiderstand: 1 kOhm
Aussenwiderstand: 12 kOhm
Durchgriff: 28 %
Klirrfaktor: 5 %
Nutzleistung: 1,6 W

Loewe-Geräte mit der 3 NFL:
1933/34 Gotland W und Gotland WL
1933/34 Skagen W und Skagen WL
