| Von W. Holtmann bekam ich diese Bilder (Vielen Dank!) mit der Anfrage nach Daten. Leider habe ich von dieser Röhre überhaupt keine Unterlagen.
Von zwei Röhren war eine defekt. Er öffnete die Defekte und machte folgende Bilder. Zu erkennen ist, dass das Gitter 1 weiter gewickelt ist, als das Gitter 2 – Das ist also eine Raumladetetrode. Der äussere Aufbau zeigt auch, dass die Q3 keine Verluströhre wie die anderen Sondenröhren von Loewe war. Meine Vermutung ist, dass sie in tragbaren Kondensatormikrofonen eingesetzt wurde. Die eckige Wicklung der Gitter sollte wohl Mikrophonie unterdrücken.

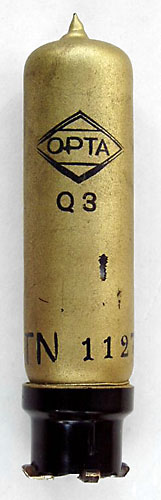

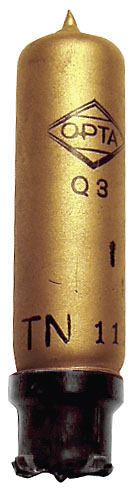

Die Aufschriften lauten: TN1127 und TE1097 (Defekte). |
 |
 |
 |
