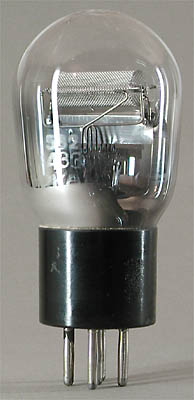

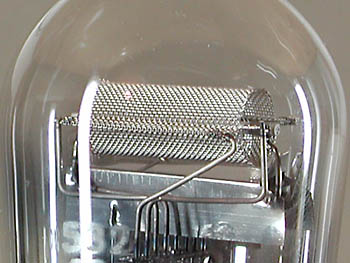

U 920		 Die Homepage von H.-T. Schmidt
Oszillatortriode.

System ist baugleich mit Philips E 409.

Heizung: 110...120 V, 150 V oder 220...240 V und 24 mA
Anodenspannung: 200 V
Anodenstrom: 12 mA
Anodenverlustleistung: 3 W
Steuergitter: -16 V
Steilheit: 1,3 mA/V
Innenwiderstand: 7 kΩ
Aussenwiderstand: 27 kΩ
Verstärkung: 9-fach
Ausgangsleistung: 0,22 W
Diese Röhre ist für 110...120 V-Heizung vorgesehen und durfte nicht in den Handel gebracht werden.
