Hochfrequenz-Endtetrode

Nachfolger der E 2 b. Weiter entwickelt zur E 2 e , aber anderer Sockel und Heizung.

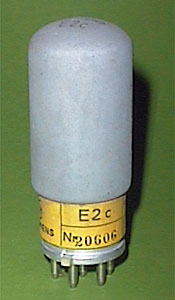

Siemens-Daten (in Klammern abweichende Angaben von Valvo):

Heizungsdaten: 18 V und 0,33 A; indirekte Heizung
Anodenspannung: 220 V, max. 275 V
Anodenstrom: 42 mA
Anodenverlustleistung: max. 10 W
Schirmgitterspannung. 200 V, max. 210 V (max. 275 V)
Schirmgitterstrom: 6 mA (7 mA)
Schirmgitterbelastung: max. 1,5 W
Schirmgitterdurchgriff: 4 %
Steuergitterspannung: - 3,5 V und ~2,5 V
Gitterableitwiderstand: 200 kOhm (1 MOhm)
Kathodenwiderstand: 70 Ohm
Steilheit: 10,5 mA/V
Nutzleistung: 2,2 W (3,5 W)
Innenwiderstand: 40 kOhm
Aussenwiderstand: 6,5 kOhm
Klirrfaktor: 5 %
