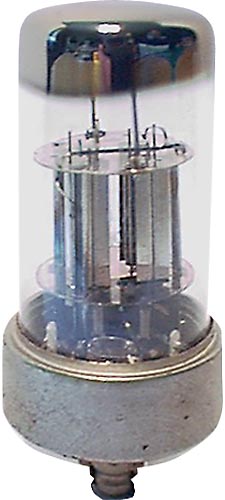

DDD 25
Die Homepage von H.-T. Schmidt

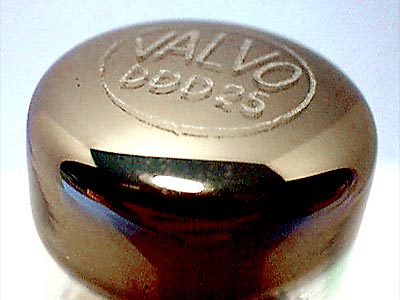

Valvo
Aufgebrachte Stempel:
[Wehrmacht] im rechteckigen Feld,
BAL 1790 (im achteckigen Feld): Betriebs-Abnahme Luftwaffe mit Prüfstellennummer,
09/44 E: Fertigungsdatum: 9. Woche 1944
und auf dem Kragen die Zeichen "599" und darunter "P.1" eingeprägt.

Gegentakt-Endtriode für Niederfrequenzverstärker

Heizungsdaten: 1,2 V und 100 mA; direkte Batterieheizung

Werte bei Gegentakt-B-Schaltung:
Anodenspannung: 120 V (max. 135 V)
Anodenstrom: 2 × 1,1 mA (2 × 9,5 mA bei voller Aussteuerung)
Steuergitterspannung: -5,5 V
Steilheit: je 1,2 mA/V
Verstärkungsfaktor: 16,7-fach
Innenwiderstand: je 14 kOhm
Aussenwiderstand zwischen beiden Anoden: 14 kOhm
Klirrfaktor: 10 %
Anodenverlustleistung: 1,4 W (max. 2 × 0,8 W)
Kathodenstrom: je max. 6 mA
Gitterwiderstand: max. 3 MOhm
Steuergitter-Anode-Kapazität: 3,2 pF

Vielen Dank für die Bilder an P. Wendt.
