D 1 F 		Die Homepage von H.-T. Schmidt
Die D 1 F war eine batteriegeheizte regelbare Hochfrequenzverstärkungs-, Misch- oder Endröhre mit Handgriff und wurde auch ohne Handgriff als D 11 F geliefert.

Heizungsdaten: 1,4 V und 0,1 A; direkte Batterieheizung (Daten als Endröhre)
Anodenspannung: 150 V
Anodenstrom: 5 mA
Schirmgitterspannung: 150 V
Schirmgitterstrom: 1,8 mA
Steuergitterspannung: -2,5 V
Ausgangsleistung: 0,28 W

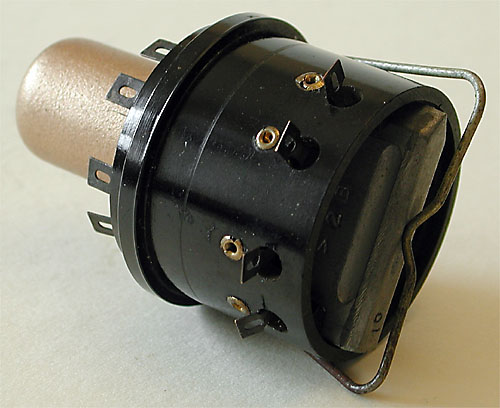

(Sammlung HTS.) Valvo um 1940
Graue Außenmetallisierung abgeblättert

(oben und unten Sammlung Blascyk)
