Vorläufer der LD 2.
Sendetriode
Heizungsdaten: 12,6 V und 180 mA; indirekt Anodenspannung: 300 V (max. 350 V) Anodenstrom: 40 mA Anodenverlustleistung: max. 12 W Steuergitterspannung: - 5 V Gitterableitwiderstand: 0,3 MOhm Kathodenwiderstand: 125 Ohm Steilheit: 10 mA/V Durchgriff: 3,3 % Innenwiderstand: 3 kOhm Innenwiderstand: 1200 kOhm Grenzwellenlänge: 50 cm

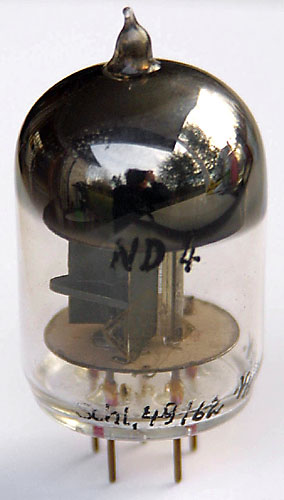

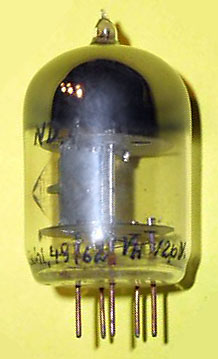

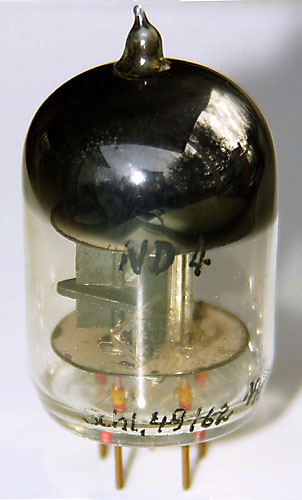

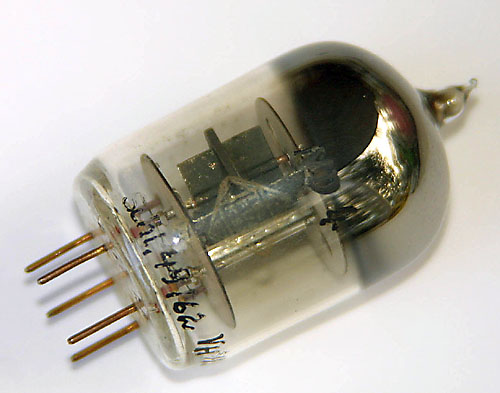

Bilder von A. Ott, vielen Dank!
