RD 2,4 Gc		 Die Homepage von H.-T. Schmidt

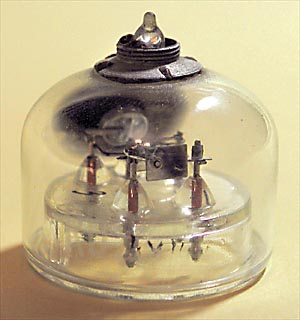

Die Batterie geheizte RD 2,4 Gc war eine Duodiode für die Mischung von Höchstfrequenzen in Funkmessgeräten. Das System ist ähnlich der Wechselstrom geheizten RD 12 Ga.

Heizungsdaten: 2,4 V und 310 mA; indirekte Heizung
Anodenspannung: 4 V (max. 50 V)
Anodenstrom: 2 mA
Wellenlänge: bis 10 cm
<===

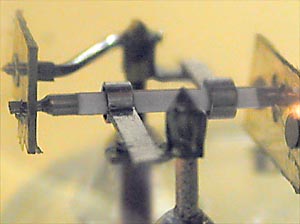

Das weisse Kathodenröhrchen und die beiden Diodenanoden. Der Abstand zwischen den beiden Glimmerplättchen beträgt knappe 9 mm.

===>

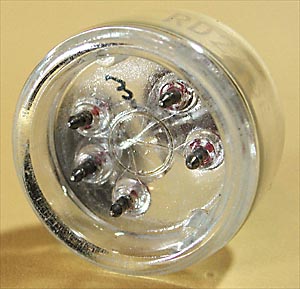

Der 5-polige Napfsockel mit den zwei Glasnasen.
