Telefunken RL 4,2 P 6		 Die Homepage von H.-T. Schmidt

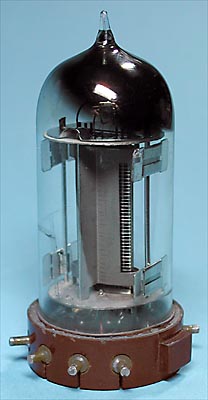

Die RL 4,2 P 6 ist eine NF-End- und Sendepentode.

Heizungsdaten: 2,1 V/650 mA oder 4,2 V/325 mA, direkt

Anodenspannung: 200 V (max. 250 V)
Anodenstrom: 35 mA
Anodenverlustleistung: 3 W (max. 7,5 W)
Schirmgitterspannung: 150 V (max. 250 V)
Schirmgitterstrom: 6 mA
Schirmgitterverlustleistung: max. 1,5 W
Steuergitterspannung: -7 V (~5 V)
Kathodenwiderstand: 170 Ohm
Kathodenstrom: max. 50 mA
Aussenwiderstand: 5 kOhm
Gitterwiderstand: max. 500 kOhm
Steilheit: 6 mA/V
Durchgriff: 10 %
Innenwiderstand: 1 MOhm
Klirrfaktor: 10 %
Frequenzbereich: bis 150 MHz

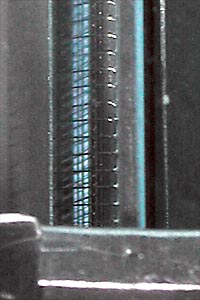

Oben: Blick ins System.
