Telefunken RL 4,8 P 15
Die Homepage von H.-T. Schmidt

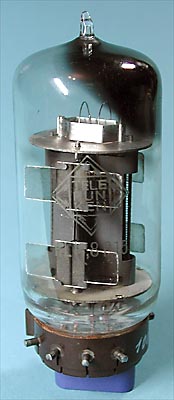

Die RL 4,8 P 15 war eine Sendepentode mit HF-Gleichrichterdiode, eine ungewöhnliche Kombination. Das Diodensystem liegt versteckt unter der unteren Glimmerscheibe.

Heizungsdaten: 2,4 V und 1,36 A oder 4,8 V und 680 mA; direkt

Pentode:
Anodenspannung: 220 V (max. 400 V)
Anodenstrom: 50 (max. 75 mA)
Anodenverlustleistung: max. 15 W
Schirmgitterspannung: 200 V
Schirmgitterstrom: 14 mA
Schirmgitterverlustleistung: max. 4 W
Steuergitterspannung: -14 V
Gitterwiderstand: max. 500 kOhm
Kathodenstrom: max. 150 mA
Steilheit: 4 mA/V
Durchgriff: 14 %
Frequenzbereich: bis 60 MHz

Diode:
Diodenspannung: max. 400 V
Diodenstrom: max. 0,3 mA

<===

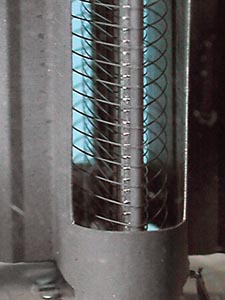

Blick in das System der Endpentode.



===>

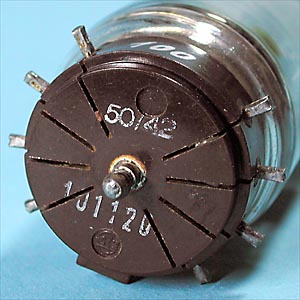

Der Sockel mit dem Herstellungsdatum: 50. Woche 1942

<===

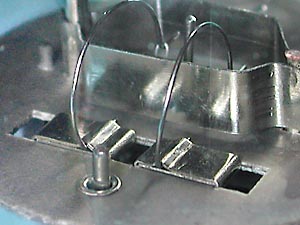

Die Aufhängung des Heizfadens, isoliert auf einer Glimmerscheibe.
