Telefunken RV 12 H 300		 Die Homepage von H.-T. Schmidt
Die RV 12 H 300 war eine regelbare Mischhexode.

Heizungsdaten: 12,6 V und 75 mA, indirekt

Anodenspannung: 200 V
Anodenstrom: 1 mA
Anodenverlustleistung: max. 1 W
Schirm- und Raumladegitterspannung: 75 V (max. 200 V)
Schirm- und Raumladegitterstrom: 3 mA
Schirm- und Raumladegitterverlustleistung: 500 mW
Steuergitterspannung 1: -2 V
Steuergitterspannung 2: -5...-13 V
Kathodenwiderstand: 500 Ohm
Kathodenstrom: max. 6 mA
Gitterwiderstand 1: 1 MOhm
Gitterwiderstand 2: 50 kOhm
Steilheit: 0,3...0,37 mA/V
Innenwiderstand: 1 MOhm
Frequenzbereich: bis 100 MHz
Blick auf die RV 12 H 300.

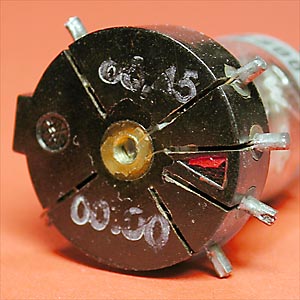

In dem dreieckigen Loch rechts ist
noch etwas rote Farbe enthalten.
Die gehört zu einer Farbmarkierung,
die helfen sollte, gleichartige Röhren in
gestecktem Zustand zu unterscheiden.
Denn diese Patronenröhren waren
leicht zu verwechseln.
