RD 2,4 Ga
Die Homepage von H.-T. Schmidt

Die RD 2,4 Ga von Lorenz ist eine Dezimeterwellen-Gleichrichter-Duodiode für die Mischung in Eingangsstufen von Funkmessgeräten. Die kurzen Stifte tragen direkt das System.

Diese Röhre ist sehr selten.

Heizungsdaten: 2,4 V und 50 mA; direkte Heizung
Diodenspannung: 6 V (max. 50 V Spitze)
Diodenstrom: unter 0,6 mA
Diodenspitzenspannung: max. 50 V bei
Diodenspitzenstrom: 0,2 mA
Frequenzbereich: bis 10 cm

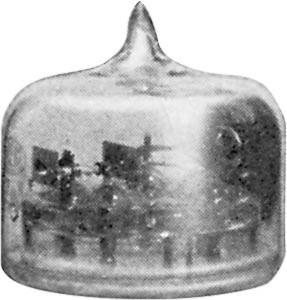

Die Abbildung stammt aus: Hochvakuumtechnik, Prof. Dr. G. C. Mönch, VEB Verlag Technik Berlin, 1961.
