RV 2,4 P 700
Die Homepage von H.-T. Schmidt

Die RV 2,4 P 700 war eine HF-Pentode, die auch als Audion oder NF-Verstärker verwendet werden konnte. Vorgänger war die RV 2 P 700 und die MF 6.

Heizungsdaten: 2,4 V und 60 mA; direkte Batterieheizung
Anodenspannung: 150 V (max. 200 V)
Anodenstrom: 1,7 mA
Anodenverlustleistung: max. 1 W
Schirmgitterspannung. 75 V (max. 120 V)
Schirmgitterstrom: 0,35 mA
Schirmgitterbelastung: max. 0,3 W
Schirmgitterdurchgriff: 6 %
Steuergitterspannung: - 1,5 V
Gitterableitwiderstand: 2,5 MOhm
Steilheit: 1 mA/V
Innenwiderstand: 1000 kOhm
Rauschwiderstand: 8 kOhm
Grenzwellenlänge: bis 1,5 m

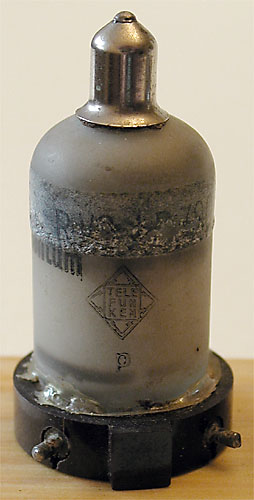

Telefunken mit Milchlaskolben

Telefunken (Sammlung HTS.)

Valvo (Sammlung HTS.)
