Die LS 50 war die am meisten gebaute Senderöhre der Luftwaffe. Sie wurde in großen Stückzahlen als Sende-, Niederfrequenz-Leistungsverstärker- oder Impuls-Verstärkerröhre verwendet. So verwendete beispielsweise das Würzburg-Radargerät 12 Stück dieser Type.

Vorgänger war die RL 12 P 50.

Heizung: 12,6 V und 0,7 A indirekt
Anodenspannung: 800 V
Schirmgitterspannung: 200 V
Steuergitterspannung: -40 V
Anodenstrom: 50 mA
Schirmgitterstrom: 4 mA
Steilheit: 5 mA/V
Durchgriff: 20%
Innenwiderstand: 60 k
Grenzbelastung: 40 W

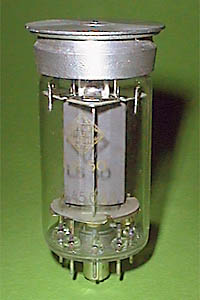

Telefunken 1943

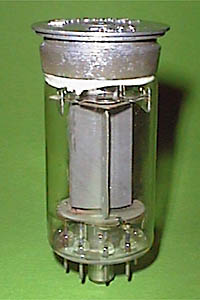

Telefunken Nachkriegsfertigung

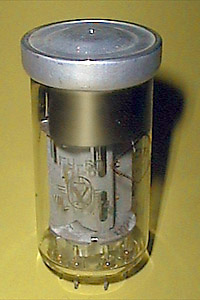

Y 50 -Nachbau der UdSSR
Baujahr 1976 (!)

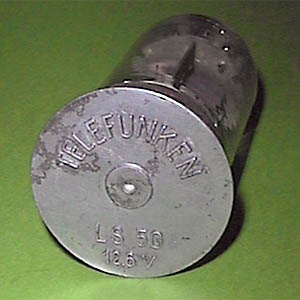

Eine LS 50 von Telefunken mit gegossener Beschriftung auf dem Metallkopf.


Nachbau des Oberspreewerk (DDR)
P50/2 für die ersten DDR-Fernsehempfänger und SRS 552 N

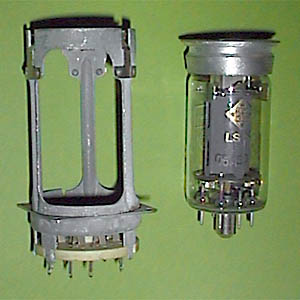

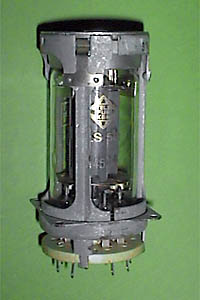

Die Sockelung der LS 50
