RL 12 P 50
Die Homepage von H.-T. Schmidt
Die RL 12 P 50 war eine Endpentode für fremdgesteuerte Sendestufen.

Nachfolger wurde die LS 50, die kompaktere Gehäuse erlaubte.

Heizungsdaten: 12,6 V und 0,65 A; indirekte Heizung
Anodenspannung: 300 V (max. 1000 V)
Anodenstrom: 130 mA
Anodenverlustleistung: 40 W
Schirmgitterspannung: 250 V (max. 300 V)
Schirmgitterstrom: 4 mA (max. 20 mA)
Schirmgitterdurchgriff: 19 %
Schirmgitterverlustleistung: max. 5 W
Steuergitterspannung -24 V und ~ 17 V
Gitterableitwiderstand: 25 kOhm
Innenwiderstand: 10 kOhm
Steilheit: 6,5 mA/V
Kathodenwiderstand: 180 Ohm
Klirrfaktor: 10 %
Wellenlänge: bis 2,5 m
Sprechleistung: 18 W

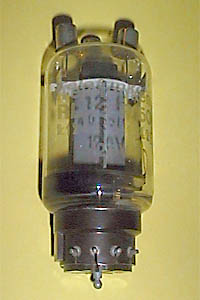

 Oben links: Telefunken mit drei Anschlußkappen (eine Kappe verdeckt den Pumpstutzen).

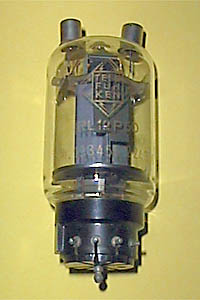

Oben rechts: Telefunken mit zwei Anschlußkappen

Unten rechts: Valvo mit zwei Anschlußkappen

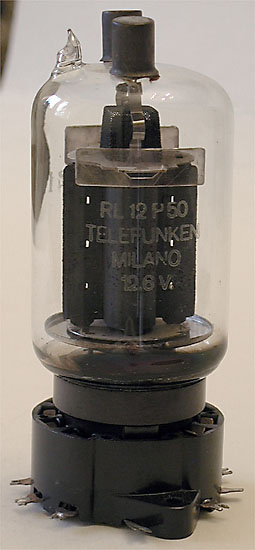

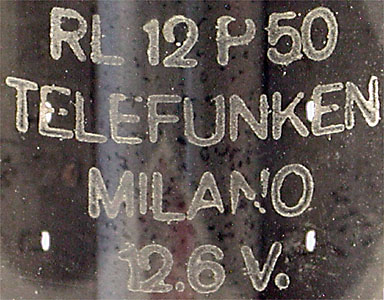

Eine RL 12 P 50 mit Fassung des Telefunkenwerks in Mailand, wo während des Krieges gefertigt wurde.
