| Regelpentode DF 41 w.
HF- und ZF-Verstärker für Batterieempfänger. |
 |
|
 |
Heizung: 1,2 V und 20 mA, direkt |
|
| Anodenspannung: 90 V Anodenstrom: 0,7 mA Anodenverlustleistung: max. 0,3 W Sprechleistung: 0,4 W Schirmgitterspannung: 90 V Schirmgitterstrom: 0,1 mA Steuergitterspannung: -5 V Innenwiderstand: 2 MOhm Steilheit: 0,6 mA/V |
||
 |

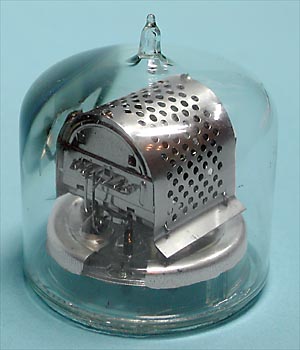

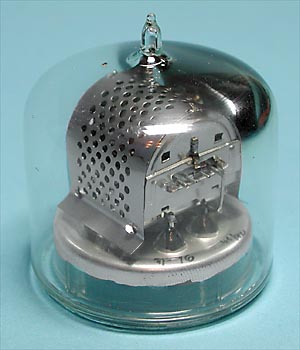

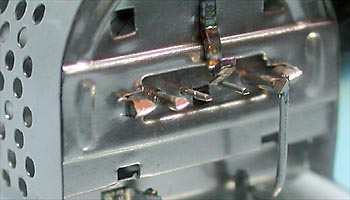

 Oben: Das ganze System ist sorgfältig abgeschirmt. Links: Auch der Pressteller ist mit einem Abschirmblech bedeckt. |
 |
Der Sockel der Napfröhren hat acht flache, gekelchte Stifte, die wie beim Loktalsockel angeordnet sind. In der Glaswand befinden sich noch drei Nasen für die Ausrichtung beim Einsetzen. |  |
 |
