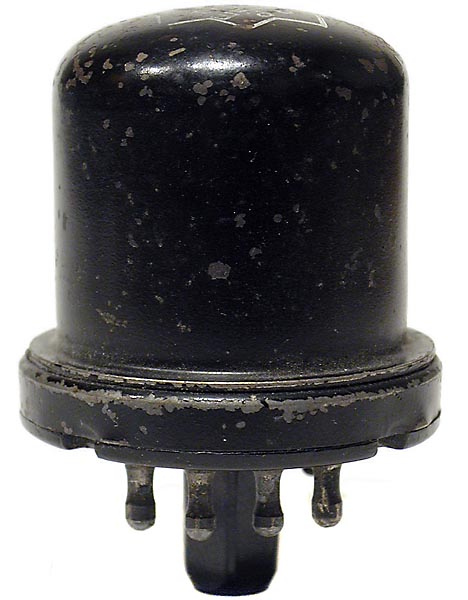

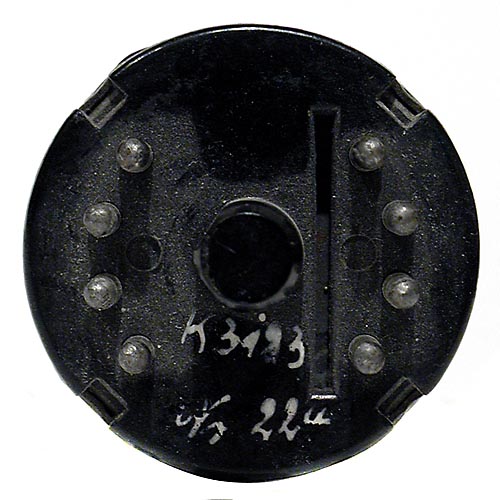

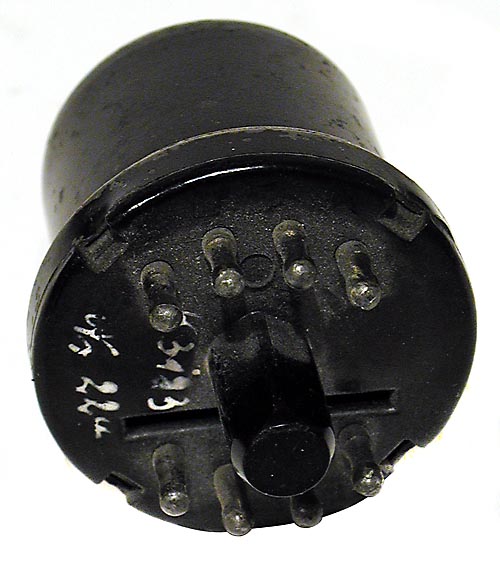

| Die EH 11, ein Prototyp der Stahlröhrenreihe, hatte noch nicht den endgültigen Sockel. Er bestand aus 2 × 4 Stiften und einem Führungszapfen, der noch nicht so ausgeprägt wie bei den späteren Typen war.

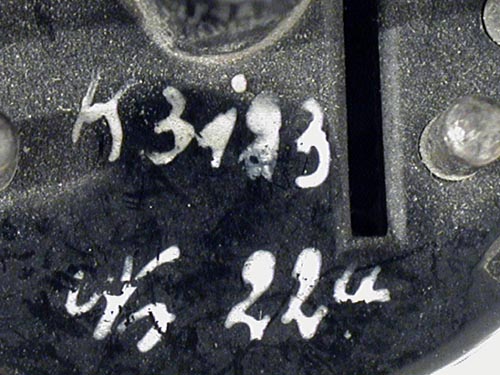

Wahrscheinlich war die EH 11 ein Vorläufer der ECH 11, die ausser der Mischhexode zusätzlich noch eine Oszillatortriode hatte. Handschriftlich ist die für das Berliner AEG-Osramwerk typische Entwicklungsnummer K 3193 vermerkt. Sie war die Nr. 22 dieser Vorserie. Sammlung: W. Müller |
 |
 |
 |
 |
 |
 |
